ICE EAGLE折りコンは何個積めるのか?


コンテナ内寸法

コンテナ内寸法は以下の通り

L1720xW1270xH1130(有効H990)

高さはスノコ高さ25mmを含めた寸法です。

 断熱厚さはALL75mm!

断熱保冷効果は優秀ですが、内寸がちょっと短くなります。


折りコンサイズ

使用する折りたたみコンテナは

L530xW370xH320

Monotaro製です。

3段重ねた場合H950mmになります。



それでは検証いってみましょう!

画像はクリックすると拡大します。

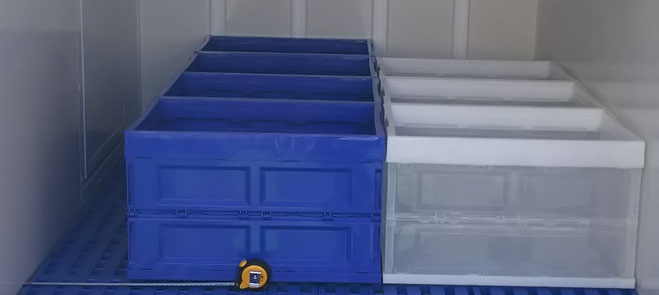

横方向検証

縦置きで3列並び。

17cmの余裕があります。

(横置きでは2列、21cmの余裕があります。)



縦方向検証

同じく3ケース並びます。

(横置きなら4ケース)

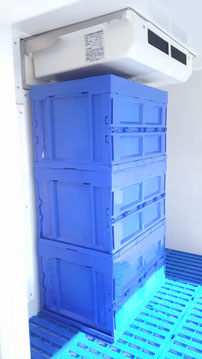

高さ方向検証

なんと!

3段、いけました~!!


エバポレーター下部との間隔

約4cmの余裕があります。が、ターボファンで吸い込む仕様ですのでほぼ限界です。※冷凍機使用時はエバポレーターファン吸込み口はふさがないようご注意ください。

ということで3x3x3の27ケース積載可能です。

(吸込み口確保のためエバファン下の1個を引くと26個となります。)



ぴったり置き

列の1つを90°回してみると、コンテナ横幅ぴったりです!

ラッシングレールや腰板の厚みがあると入らないでしょう・・・。


最大積載数!

ということは

(3x3x2)+(4x3)

=18+12=30ケース!!

3ケースの違いは大きいですよね!!

(吸い込み口下の1個を積まない場合は29ケースとなります。)


検証結果

そんなわけで、ICE EAGLEの標準コンテナに積載できる折りたたみコンテナの

最大積載数は

【30ケース】となりました。工夫次第で、まだ使い勝手も良くなるでしょうね。



デッドスペース

30ケース積んでもリア側にはこれだけ余裕が・・・もったいない。


測ったかのよう

あら~、見事に台車のためのスペースだったのね~!


最後に

検証報告にお付き合いありがとうございます。

ICE EAGLEのここが知りたい、あそこはどうなってるの?など、リクエストがあればお答えいたします!ご質問お待ちしております。

以上、日章冷凍小林でした。





余談ですが

3段重ねて、天井までの間隔は17cmです。


霜が溶けて水滴が飛散し荷物を濡らす可能性がありますので、フタや毛布などで飛沫防止対策してください。
